Sigmetrix 介绍


Sigmetrix 在公差分析软件、基于标准的GD&T Advisor软件、尺寸管理(包括GD&T)培训和尺寸管理咨询服务方面处于全球领先地位。我们的软件解决方案被全世界的系统工程师、机械工程师和制造工程师所使用,因为它们在逻辑、易用性和界面视图中表现出强大的功能。

经过近30 年的研发,Sigmetrix的软件解决方案将产品设计的“理想”世界与制造和装配的“现实”世界结合起来,其中机械变化对产品成本有重大影响。通过 CETOL 6σ内的直观建模技术和先进的可视化技术,我们的客户可以深入了解其产品中的错误根源,除非开始生产或到现场观察故障,否则不会看到这些错误根源!这种洞察力 使公司能够制造更高质量、更低成本和更强大的产品。


公差分析与GD&T 技术

CETOL 6σ是 一个三维公差分析软件工具,可直接与PTC®Creo®、CATIA®、SOLIDWORKS®和Siemens NX™文件一起使用。

EZtol 是一个一维公差叠加分析程序,可以直接读取CATIA/NX/SolidWorks文件进行公差分析。旨在帮助理解零件级尺寸变化和零件到零件装配变化的累积影响,以及它们对装配级要求的影响。EZtol 可作为大多数用于产品设计的主要CAD系统的独立支持源文件使用。

GD&T Advisor 是一个交互式解决方案,为正确应用GD&T提供专家指导。它完全嵌入PTC的Creo和Autodesk Inventor的CAD系统中。


软件产品

Sigmetrix提供全面、易于使用的软件解决方案,通过公差分析和正确的应用GD&T,帮助用户实现稳健的设计

     CETOL 6σ 公差分析, 一种直接与PTC®Creo®文件、CATIA®文件、SOLIDWORKS®文件和Siemens NX™文件一起使用的三维公差分析解决方案。

     EZtol, 一个独立的1-D公差堆积分析工具,支持大多数用于产品设计的主要CAD系统的源文件以及许多CAD中性文件格式 ,可以直接读取CATIA/NX/SolidWorks文件进行公差分析。


Sigmetrix还开发了若干嵌入在PTC Creo和Inventor中的软件技术:

     GD&T Advisor, 为正确应用GD&T提供专家指导的交互式工具,GD&T Advisor嵌入在PTC Creo和AutoDesk Inventor中

     EZtol技术在Autodesk Inventor的公差分析模块使用,也在PTC Creo中提供




CETOL 6σ公差分析软件


CETOL 6σ 公差分析软件为产品开发团队提供将设计发布到制造所需的自信地洞察力。灵敏度的精确计算揭示了装配质量中关键的尺寸。利用先进的数学解决方案,公差分析解决方案加速了设计改进,实现稳健的设计,为制造做好准备。

CETOL 6σ 尺寸公差计算和报告: 多个行业的标准化报告依赖于精确的分析。Sigmetrix提供了一整套软件培训方案和协助客户解决实际公差的方案。

CETOL 6σ 适用于PTC®Creo®SOLIDWORKS®CATIA®V5-6和NX™CAD平台


为什么CETOL 6σ的特点和优点一目了然 !

主要特点

优点

直接使用您的CAD文件-无需数据转换。

避免返工,不可避免的设计更改将自动反映在您的公差研究中-无需修复。

对公差输入或统计分布的更改会立即更新结果。

快速优化设计,无需每次输入参数更改时都重新运行耗时的模拟周期。

敏感度图和可视化工具强调了每个变化源对设计的影响。

更好地理解您的设计如何对现实世界的变化做出反应。在制造业或客户发现潜在问题之前,确定并解决这些问题。

贡献图显示了哪些尺寸和公差驱动了设计目标的变化

从制造成本最低的公差开始,让CETOL指导您在实现特定产品要求所需的更昂贵的过程中进行投资。

Advisor提供了3种消息分类,指导用户接下来应该审查的步骤或项目。

在定义分析目标或定义零件图上的尺寸要求时,确保没有遗漏任何内容。

分析器界面以可定制的表格格式显示数据,以帮助回答许多常见的技术和业务问题。

解答制造过程中出现的常见业务问题,例如:

       统计过程控制(SPC)的最佳应用是什么?

         我们可以使用这组不合格的零件,还是必须报废?

       哪家供应商将以最低的成本为我们提供所需的质量?

强大的上下文相关帮助系统,有40多个视频显示如何执行特定任务。

在很长一段时间没有使用这个软件之后,帮助用户尽快重新开始使用它。

全面和可定制的报告。

提供适当数量的信息,让目标受众了解你的意图、结论和建议。

常见的、开放的数据格式,如用于存储CETOL 6σ数据的XML,以及用于从分析结果中提取其他CSV和HTML的数据。

整合CETOL数据,包括结果以及为获得结果而生成的数据,工程分析结果或Sigma质量水平。

选择项目时,通过CAD图形窗口中的交互式突出显示,为每个项目提供视觉反馈。

用视觉线索快速识别分析的每一项。

分析定义可以保存为模板,以便应用于下一代设计。

利用您从以前的设计中学到的知识,同时维护动态模型,以帮助您对新设计进行所需的调整。



企业如何使用CETOL 6σ

在世界各地,所有大规模生产的行业和公司在需要了解机械装配的公差时,都会使用CETOL 6σ。根据我们客户的调查结果,下面是这个强大的公差分析工具的一些主要用途。

降低成本 供应商A比供应商B便宜10%,但供应商A希望有更大的公差。你能选择供应商A吗?只有使用CETOL 6σ,你才能知道公差变化对整体装配的影响-帮助你降低每件成本。当你知道来自供应商的零件是否可以在装配中使用时,废料就会减少。当您知道设计更改将对整个装配产生的影响时,可以避免生产延迟。

提高生产率 CETOL 6σ将更好的信息掌握在决策者手中。工程变更单(ECO)可以减少,你可以专注于什么是重要的。有了CETOL 6σ,你可以通过了解哪些零件对质量至关重要,快速发现问题区域并简化检查。

影响整体业务 很多时候,当好的设计缺乏透彻的公差分析时,就会导致召回和保修问题。CETOL 6σ帮助公司减少保修问题、现场故障和产品召回,使您能够在手动执行不完全分析的相同时间内执行完整分析。现在的客户使用CETOL 6σ来通过详细的分析和报告来降低风险和责任。



成功案例

Sigmetrix的客户是一流的制造业领导者,Sigmetrix致力于为航空航天、汽车、电子、重型设备和医疗设备 等行业提供公差分析解决方案。下面的案例研究和白皮书是成功案例的一个样本——公司和行业专家已经实施了我们的公差分析和设计优化解决方案,以进行可靠、 高效的分析并产生更稳健的设计。请阅读我们的案例研究和白皮书。




EZtol-公差叠加分析变得简单 !

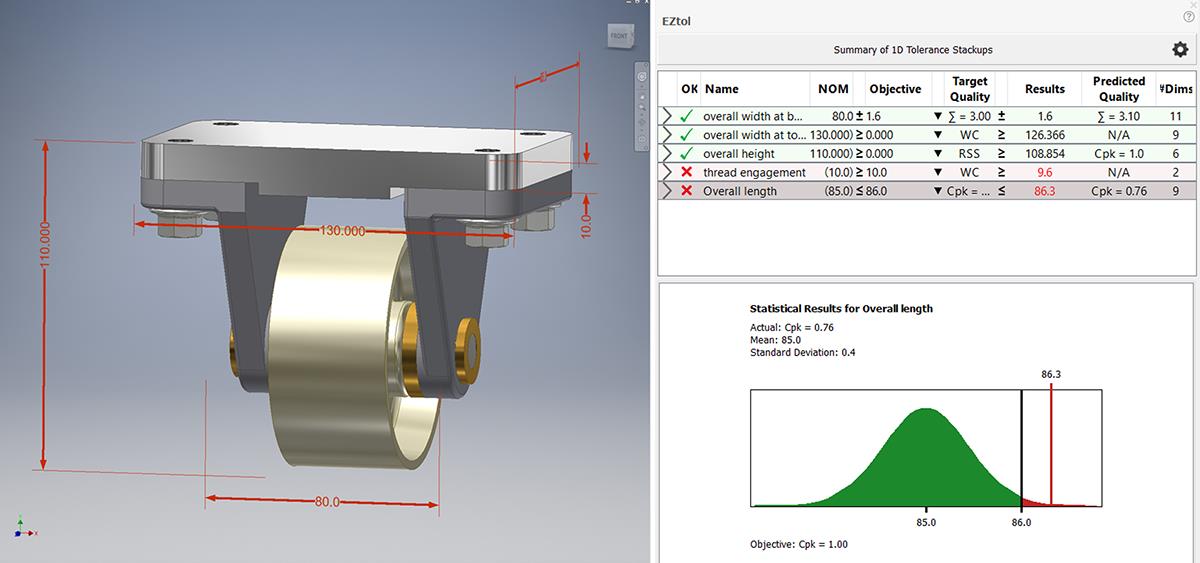

EZtol是一个可以直接读取CATIA/NX/SolidWorks三维数模的一维公差叠加分析程序,旨在帮助理解零件级尺寸变化和零件到零件装配变化累积的影响,以及它们对装配级要求的影响。




今这些分析是在电子表格中进行的,最常见的是 Microsoft®Excel®表格。在创建和管理所有产品公差分析要求的电子表格时,需要进行大量工作,同时考虑 每个要求的通用尺寸和公差,适当地包括更复杂的几何公差的影响,并适当地计算统计结果。电子表格分析通常包括来自模型或装配级图形的可视化图表,以帮助解 释每个分析的组件,但在进行更新时也必须维护这些图表。

通常创建这些电子表格的所有工作并不能揭示全部情况,因为一维叠加分析可能会低估实际装配级别的变化。EZtol 可以帮助您了解这些场景何时出现。它警告用户,如果公差叠加可能不是1D的性质,在分析过程中提供的结果可能低估了实际生产过程装配变化。

软件亮点

     在三维设计模型的基础上构建分析:

        a. 使用设计中曲面/特征之间的实际标称距离

        b. 有助于确保包括尺寸链中的所有组件

        c. 给出了单次分析的最佳尺寸方案

     自动计算分析的最坏情况、RSS和统计结果。统计结果的度量可以显示Cpk、Sigma、DPMO或合格率 %.

     按大小排序的贡献者列表

     在同一模型上定义多个公差叠加分析

     提供一个汇总表,显示每个叠加分析的目标和结果,以及是否满足要求的直观指示。

     为每个零件存储定义的尺寸公差带,用户不必为每个尺寸链重新输入它们。当用户修改多个分析中使用的公差时,这也将自动更新所有分析。

     生成详细报告,其中包含所涉及模型上尺寸循环的图形视图,以及结果和主要贡献者的图形表示。

     提供了公差叠加在性质上可能不是1D的提示,包括提供的结果可能低估了生产过程中发生的实际变化。

     使用大多数主要CAD系统中的文件 !



什么是公差分析?

公差分析-简介


公差分析是对当今产品设计中使用的许多方法中的一个,这些方法旨在了解零件在制造过程中以及产品在装配过程中的 缺陷如何影响产品满足客户期望的能力。公差分析是一种了解零件尺寸和装配约束的变化如何在零件和装配之间传播,以及总的变化如何影响设计在制造组织和供 应链的过程能力内实现其设计要求的方法。



公差直接影响产品的成本和性能。例如在电气设备中安全性要求确定电源与相邻部件(如另一个金属板部件)之间的最小距离,以消除小于该距离引起的短路问题。公差分析将显示工程师指定的标称间隙是否满足或违反安全要求,考虑制造和装配的变异对最小间隙的影响。

公差分析在产品工程中的重要性 ?


随着产品生命周期的缩短,上市时间的缩短,以及成本压力的加大,产品与竞争对手之间的差异化功能在设计细节上已经有所下降。工程师们将对一系列公差进行统计 公差分析,以缩短周期时间和提高质量,降低成本。他们正在更仔细地研究为什么他们没有从生产中得到他们期望的准确的零件和装配尺寸,然后试图在下一个版本的产 品上优化公差。设计过程中的公差优化对产品的成品率有着积极的影响,成品率的提高直接影响到产品的成本和质量。在尝试生产产品之前分析公差和变化也有助于 工程师避免在设计周期后期进行耗时的迭代。


随着对公差分析的依赖增加,许多行业将获得竞争优势 :

– 汽车


– 航空

– 消费者包装


– 电子设备


– 重型机械


– 医疗器械


– 以及其他许多…

质量和盈利能力——直接关系


质量和利润是相辅相成的。公司根据产品的产量和可靠性来定义质量,这反映了给定总生产数量的产品出现缺陷的可能 性。当工程师在设计过程中进行公差分析时,他们实质上是将设计意图转换为统计或基于概率的设计模型。该模型预测了设计的可能的产量损失,或者每生产一个产 品,就会导致客户不满意拒绝零件的数量。适当的公差可以帮助设计师确定并避免导致不合格零件的问题,从而消除损害盈利能力的非增值成本 。


行业应用

Sigmetrix的公差分析和GD&T软件解决方案帮助来自不同行业的工程师、设计师和产品经理为他们的设计带来鲁棒性和准确性,显著提高产品质量,同时大幅降低生产成本。



航空航天


重工业


汽车


暖通空调


消费品


医疗器械


电子与电力


安全和安保系统



关于Sigmetrix

枫数软件(上海)有限公司是 Sigmetrix 和 Maplesoft 在中国全资子公司。Sigmetrix 提供设计、开发、营销于一体的全球领域公差分析解决方案。公差软件用于将产品设计的“理想”世界与制造和装配的“现实”世界结合起来。经过25年的研究和开发, Sigmetrix致力于消除公差预测模型与工厂实际测量结果之间的误差。Sigmetrix的先进分析解决方案和专业服务使几乎所有行业的公司都能深入 了解其产品的行为。这种洞察力使客户能够客观地平衡相互矛盾的需求,并在其投资中获得优异的回报 。



1999年, PTC选择CETOL 6σ作为其首选的公差分析方案。2002年,Sigmetrix成为达索析统的黄金合作伙伴,为CATIA提供一个完全集成的版本,名为CETOL 6σCAA V5-based。2008年,Sigmetrix完成了与SOLIDWORKS的集成和合作,并被命名为其解决方案合作伙伴计划。2015年, CETOL 6σ也被誉为SOLIDWORKS认证的黄金合作伙伴产品 。



Sigmetrix提供了一个完整的解决 方案,它提供了与三个领先的机械CAD系统集成的能力,分别是Creo的CETOL 6σ、CAA V5的CETOL 6σ和SOLIDWORKS的CETOL 6σ。2017年,Sigmetrix推出了用于NX的CETOL 6σ全新版本。



PTC和Sigmetrix于2007年合作,推出了一款名为Pro/ENGINEER(现为Creo Elements/Pro)的新产品,该产品由CETOL™技术(TAE)支持,旨在为低端市场提供服务。TAE是一个高度自动化的、简化的公差分析解决 方案,与任何其他Creo Elements/Pro分析产品一样,它可以在Creo Elements/Pro系统中获得不太复杂问题的所需答案。TAE由PTC销售渠道直接销售,再由Sigmetrix转售。



2012年,Sigmetrix引入了GD&T Advisor,使设计师能够在CAD环境中交流真实制造零件中允许的缺陷水平。有了GD&T Advisor, 提高生产率、提高制造精度和降低成本成为现实。PTC与Sigmetrix合作,在2016年将GD&T Advisor嵌入PTC Creo 4.0中,而Autodesk Inventor在2017年购买了我们的GD&T Advisor技术 。



2017年,Sigmetrix将EZtol推向市场。EZtol是一个一维公差累积分析程序,旨在帮助理解零件级 尺寸变化和零件到零件装配变化源的累积影响,以及它们对装配级需求的影响。这种独立的1D产品用于大多数主要CAD系统的文件,甚至可以通过说明所提供的 结果可能低估了生产过程中可能出现的实际变化,来指示公差堆积在本质上可能不是1D问题。



Sigmetrix作为当今世界上一流的公差优化解决方案供应商,将持续开发CETOL 6σ、EZtol、TAE和GD&T Advisor产品线。



欲了解更多信息,请联系我们,邮箱: info@sigmetrix.com




GD&T 基础知识简介与应用

什么是GD&T?

设计模型是零件设计的理想化表示。但是设计模型本身并不能完全定义设计。由于制造和检查过程中的缺陷,物理部件永远不会与设计模型完全匹配。设计的一个重要方面是指定零件特征允许与其理论精确几何形状(如设计模型中所定义)的误差量。



几何尺寸和公差,通常称为 GD&T,是一种用于工程图和模型的符号语言,用于定义特征几何的允许误差。GD&T 的语言由尺寸、公差、符号、定义、规则和约定组成,可用于精确传达设计模型每个特征的位置、方向、大小和形式的功能要求。因此,GD&T 是一种精确的语言,使设计师能够就他们的设计模型“说出他们的意思”。然后,生产可以使用该语言来理解设计意图,并通过检查该语言来确定设置要求。

GD&T 装配设计和生产的标准:

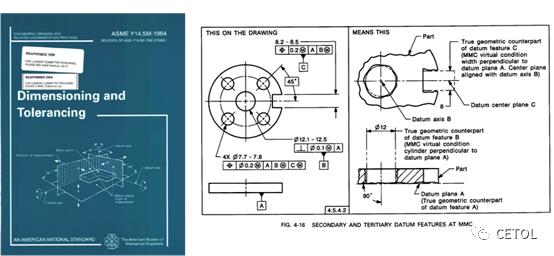

为了使任何语言有效,它必须基于一个共同的标准。ASME 和 ISO 都有与 GD&T 的应用相关的标准。美国公司普遍采用ASME标准,而欧洲公司普遍采用ISO标准。此外每项标准都会定期修订,标准的每个版本均按其接受年份确定。GD&T Advisor v1.2 基于以下标准:

ASME Y14.5M-1994 尺寸标注和公差 – 定义几何公差和相关主题的用法和含义
ASME Y14.41-2003 数字产品定义数据实践 – 定义在设计模型上显示注释的规则




GD&T的应用


将 GD&T 应用于设计模型的一般方法

为了理解 GD&T 在生产环境中的定性应用,必须了解设计模型。设计模型由一组几何形状组成,称为特征。在完成的设计中,必须定义特征的几何形状,并且必须约束其几何属性(例如,位置、方向、大小和形状)的偏差。有两种常用的方法来约束设计模型中特征的几何的偏差。GD&T 可以根据零件的功能或零件的制造方式应用于每个特征。它通常被认为是基于零件功能的 GD&T 应用的最佳实践。



第一步:使用已建立的基准参考应用 GD&T

将 GD&T 应用于设计模型的第一步是建立基准参考框架 (DRF)。建立的第一个基准坐标系称为主导基准坐标系。在 GD&T 的功能方法中,在其装配中定向和定位零件的表面通常用作用于建立主要 DRF 的基准特征。基准特征选择还有其他注意事项:

           制造注意事项 – 您可以选择在加工夹具中定向和定位零件的曲面作为基准特征。

           检查注意事项 - 您可以选择在检查过程中选择定向和定位零件的曲面作为基准特征。

第二步:应用GD&T约束特征属性

一旦建立了主要的 DRF,您就可以使用 GD&T 来约束模型中每个特征的几何属性相对于基于函数的 DRF。在复杂的零件中,可能需要建立多个 DRF,但最终零件中的所有特征都必须直接或间接地约束到主要的DRF。 Sigmetrix 的GD&T Advisor软件提供了方便的工具,用于在您的零件上定义特征,将 GD&T 应用于这些特征,然后评估每个特征和在特征上应用的 GD&T 以确定特征的所有几何属性是否都受到完全约束。

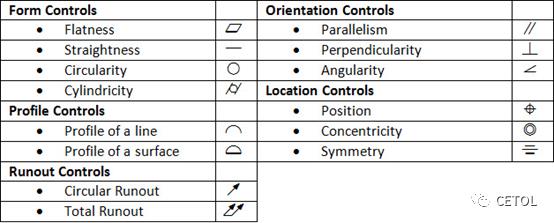

下表显示了用于指定 ASMEY14.5M-1994 标准中特征的几何偏差限制的几何特征符号。


几何特征符号与公差值、修改符号和基准参考框架一起组合在一个特征控制框架中,如下所示。


特征控制框架,有时称为 GD&T 标注,定义基于特征功能和设计意图的允许特征偏差。

实际使用示例:

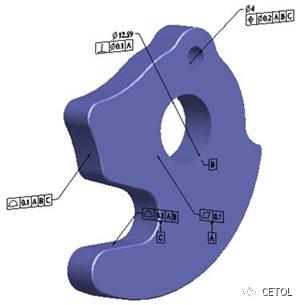

考虑此处显示的锁爪零件。该零件是座椅锁定机构中的一个部件。大平面与另一个零件上的平面齐平安装,并标记为基准特征 A。大孔是爪的中心旋转孔,代表重要的功能特征,标记为基准特征 B。小平面爪尖上的位置是爪与撞杆接触的位置,以确保座椅固定在车架上,并标记为基准特征 C。还有其他几个功能特征。这些特征应参照安装特征 A、B 和 C 进行控制。该部件的所有其余特征都不太重要,并通过可在注释中找到的一般轮廓公差进行控制。


使用 GD&T 的一些关键原因包括:

1.       为传达设计意图提供精确且一致的方法

2.       建立用于检查和制造的坐标系(参考基准特征)

3.       减少解释复杂要求的需要

4.       促进和简化量具要求

5.       识别关键 -功能特性

6.       简化公差分析

虽然有多种方法可以计算产生零件本身允许的差异所需的所有数据,但与使用集成的容差分析软件(例如CETOL 6 Sigma或 Sigmetrix 的GD&T Advisor)相比,其他方法可能既耗时又不准确。在您的环境中使用的解决方案将影响您的整体生产成本和质量。通过选择与您的团队已经使用的 CAD 系统集成的软件(CREOSOLIDWORKSCATIA)——在产品设计和工程阶段的早期就实现了时间和准确性。


GD&T ADVISOR软件


为什么选择 GD&T ADVISOR ?

 作为设计过程的必要功能,几何尺寸和公差(GD&T)通常被认为是一项繁琐的手动练习,其中手动绘制规格并作为单独的步骤应用于 CAD 图纸。

 进入GD&TAdvisor - 首选的 GD&T 软件解决方案,它使设计师能够在 CAD 环境中传达真实世界制造零件中允许的缺陷水平。

 GD&TAdvisor 是一种交互式软件工具,可为正确应用 GD&T 提供专家指导。它指导用户在 CAD 环境中应用 GD&T,确保符合标准,同时大大提高生产力。

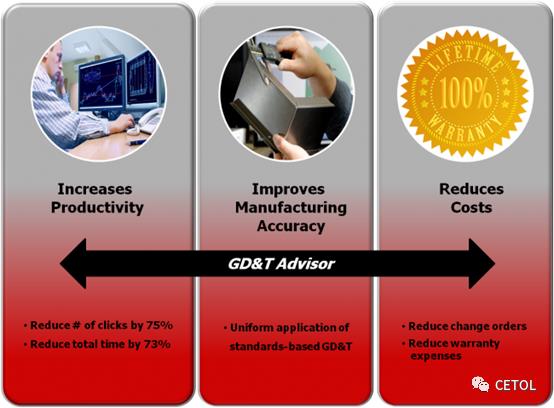

 使用 GD&T Advisor,提高生产力、改进设计质量和降低成本成为现实。在将 GD&T 应用于模型设计时,GD&TAdvisor 极大地提高了生产力,将鼠标点击次数和所需时间减少了多达 75%。GD&T Advisor 通过在应用程序的每个步骤中提供现成的指导,简化了对复杂 GD&T 标准的理解。节省设计检查的宝贵时间并加快设计过程,同时减少通常与尺寸和公差错误相关的废品和工程变更 (ECN)。

 节省质量检查的宝贵时间并加快设计流程,同时减少制造阶段常见的废料和工程变更单——每年可节省数千至数万美元。




好处




使用GD&TAdvisor,提高生产力、提高制造精度和降低成本成为现实。能够以显着减少的点击次数执行标准化的 GD&T 分析,从而大大缩短了分析时间。

 质量检查成为一种快速而轻松的做法——节省宝贵的时间并加速设计过程,同时减少制造阶段通常熟悉的废料和工程变更单——每年节省数千甚至数万美元。




GD&T Advisor 软件功能和控制

GD&T Advisor 解决了 GD&T 应用程序的三个关键方面:

           创建 – 在 3D 模型环境中高效、智能地、语法上正确的应用 GD&T

           验证 – GD&T 的可视化和面向功能的评估

           使用 – 智能、CAD 原生注释可用于下游流程,例如绘图制作、公差分析、计算机辅助检查和其他设计活动

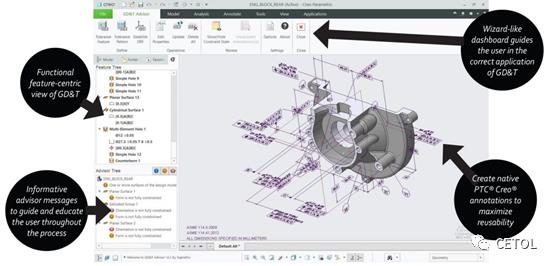

GD&T ADVISOR界面





Sigmetrix基于计算机的扩展培训课程


Sigmetrix扩展了培训组合,增加了两个新的基于计算机的课程:GD&T高级培训和CETOL基础培训

德克萨斯州麦金尼市——2021年2月16日——机械变化管理专家Sigmetrix今天宣布,在他们基于计算机的培训组合中提供了两门新课程 .

(更多课程介绍:https://www.sigmetrix.com/services/computer-based-training/ )

“Sigmetrix总裁James Stoddard表示:“这两个新课程的发布是我们承诺的一部分,我们将通过不断扩展一流的产品组合,帮助客户取得成功,无论我们是培训单个学生,还是在企业级工作员工,以提高整个组织中整个团队和部门的技能和知识,我们都有一个解决方案,最终将通过机械变化管理帮助生产出更好的产品。”

新的计算机基础培训(CBT)课程高级主题以1级GD&T基础课程的内容为基础,继续涵盖几何尺寸和公差概念和技术。它结合了Sigmetrix提供的两门讲师指导课程的讲座部分——2级GD&T应用和3级GD&T高级课程。内容安排为涵盖单个特征,扩展基准理论和工具,然后通过ASME Y14.5-2009标准中可用的特征和专用公差工具的相互关系进行进展。(GD&T高级课程更多介绍:https://www.sigmetrix.com/store/advanced-topics-of-gdt-computer-based-self-paced/)

新的CETOL 6σ基础培训课程允许学生完成与我们的讲师指导课程相同的课程,但时间表可以与其他工作需求相平衡。本课程结合了讲座视频、软件演示、详细练习、测验和书面参考资料来教授CETOL6的基础知识。完成课程后,学生将能够建立和验证装配变化模型,并做出设计决策,以优化标称设计和公差分配。课程分为任务,学生按自己的节奏完成。完整的CETOL模型文件包括在内,让学生比较他们的工作和期望的结果.

(CETOL基础培训课程介绍:https://www.sigmetrix.com/services/computer-based-training/)

在我们的第一个基于计算机的GD&T课程发布后,我们看到对高级主题课程的需求相当大,需要以同样的方式进行授课。在许多机械工程大学课程中,GD&T没有得到足够的重视,因此通过基础知识和高级课程,我们可以解决许多机械工程师的知识差距,”Sigmetrix客户成功与产品总监Stephen Werst说。“在过去的一年里,越来越多的公司希望远程培训他们的设计团队,这些新的基于计算机的课程对这些团队来说是很好的选择。”https://www.sigmetrix.com/services/

Sigmetrix的人员和技术已经帮助公司通过机械变化管理生产出更好的产品超过25年。机械变化是制造和装配过程的现实。成功管理这种变化的公司将获得许多竞争优势。Sigmetrix能帮上忙:

o    •最大化MBD/MBE投资回报

o    •通过平衡产品质量和制造成本提高盈利能力

o    •通过减少设计和原型周期实现更快的上市时间

o    •通过更好地理解机械变化,提供更多创新产品

o    •获取、转移和保留关键产品和过程知识

了解更多有关Sigmetrix所有培训课程的信息:

https://www.sigmetrix.com/services/.

关于 Sigmetrix
20多年来,Sigmetrix一直通过结合软件解决方案、培训和咨询服务来帮助公司生产更好的产品,这些服务的重点是管理机械变化的影响。欲了解更多信息,请访问他们的网站: https://www.sigmetrix.com/.



新版本发布:CETOL 6σ V11.2三维公差分析软件

CETOL 6σ V11.2公差分析软件增加了热膨胀影响分析,并改进了特征收集器和浮动约束

麦金尼—— 2022 年 4 月 21 日-机械变异管理专家 Sigmetrix 宣布最新的 CETOL 6σ V11.2版公差分析软件现已可下载。



CETOL 6σ是世界上最强大的公差分析软件,专门用于提高制造效率和生产力。设计师和工程师使用 CETOL 6σ来查看公差变化对整体装配的影响。尖端技术使产品开发团队能够优化设计和制造目标,从而提供更高质量和更精确设计的产品。



公差分析在许多方面都有利于企业。它可以让公司在进行昂贵的投资之前,对其产品和工艺决策获得信心。它还可以通过平衡质量与制造成本来帮助提高利润率。公司还可以通过减少对额外设计和原型周期迭代,缩短产品上市时间。



这个新版本的CETOL 6σ建立在已经存在的强大功能之上,增加了大量的易用性和智能化功能。CETOL 6σ V11.2的新功能包括:

           热膨胀

o    装配状态属性包括一个热效应选项卡,您可以在其中输入装配的温度。

o    部件和装配体属性包括一个"热效应"选项卡,您可以在其中指定热膨胀系数。

           特征收集器的改进

o    显示所选几何图形的父零件信息。

o    连续添加特征模式。

o    提示要选择的内容的消息。

           浮动式约束改进

o    浮动约束显示和浮动约束属性的改进,浮动约束属性界面显示约束参考特征及其公差。

o    更精确的浮动约束最坏情况分析(销和孔浮动的最坏状况区域用圆形表达,而不是方形。

o    贡献度列表单独显示的浮动对应的特征贡献度和浮动约束间隙贡献度。

           将文件保存到指定文件夹

o    当您选择将 CETOL 数据保存到单独文件的选项时,您可以选择将文件保存到指定的文件夹(而不是保存 CAD 文件的同一文件夹)。当 CAD 文件位于 PLM 工作区而不是本地磁盘驱动器中时,此选项尤为重要。

           改进了分析器窗口中的布局控制和性能

o    分析器窗口中的布局控件以及布局更新的性能都得到了改进。


 Sigmetrix 总裁兼首席执行官 James Stoddard 表示:" CETOL 6σ的最新版本在整体用户体验方面是另一个巨大的进步,它能够考虑热膨胀的影响。我们努力改进 CETOL 6σ的每个版本的特性和功能,以添加我们的客户需要的功能,通过机械变异管理设计更好的产品。”
